- Su sencillez de construcción.
- Su funcionamiento se comprende con facilidad.
- No son caros, particularmente si se instalan en grandes tuberías y se comparan con otros medidores.
- Pueden utilizarse para la mayoría de los fluidos.
Desventajas:
- La amplitud del campo de medida es menor que para la mayoría de los otros tipos de medidores.
- Pueden producir pérdidas de carga significativas.
- La señal de salida no es lineal con el caudal.
- Deben respetarse unos tramos rectos de tubería aguas arriba y aguas abajo del medidor que, según el trazado de la tubería y los accesorios existentes, pueden ser grandes.
- Pueden producirse efectos de envejecimiento, es decir, acumulación de depósitos o la erosión de las aristas vivas.
- La precisión suele ser menor que la de medidores más modernos, especialmente si, como es habitual, el medidor se entrega sin calibrar.

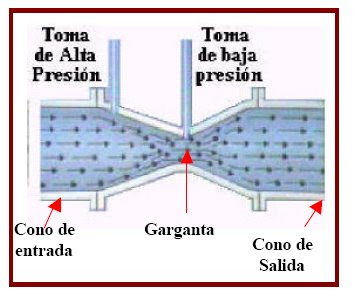

Este consta en sus extremos de dos entradas en las cuales existe una boquilla, el
fluido pasa por la boquilla, generalmente se hace de una sola pieza fundida y tiene
específicamente los siguientes elementos:
Una sección aguas arriba, de igual diámetro que la tubería y provista de un
anillo de bronce con una serie de aberturas piezométricas para medir la
presión estática en esa sección.
Una sección cónica convergente; una garganta cilíndrica provista también
de un anillo piezométrico de bronce.
Una sección cónica con una divergencia gradual hasta alcanzar el diámetro
original de la tubería.
Los anillos piezométricos se conectan a uno y otro
extremo, respectivamente, de un manómetro diferencial.
El tamaño del tubo de Venturi se especifica mediante el diámetro de latubería en la cual se va a utilizar y el diámetro de la garganta; por ejemplo,
un tubo de Venturi de 6" x 4" se ajusta a una tubería de 6" y tiene una
garganta de 4" de diámetro.
Para que se obtengan resultados precisos, el tubo de Venturi debe
estar precedido por una longitud de al menos 10 veces el diámetro de la
tubería.
Al escurrir el fluido de la tubería a la garganta, la velocidad aumenta
notablementey, en consecuencia, la presión disminuye; el gasto
transportado por la tubería en el caso de un flujo incompresible, está
en función de la lectura en el manómetro.
Algunos modelos de Tubos Venturi:
