La placa de orificio consiste en una placa perforada que se instala en la tubería, el orificio
que posee es una abertura cilíndrica o prismática a través de la cual fluye el fluido.
Elorificio es normalizado, la característica de este borde es que el chorro que éste
genera no toca en su salida de nuevo la pared del orificio.
El caudal se puededeterminar por medio de las lecturas de presión diferenciales.
Dos tomasconectadas en la parte anterior y posterior de la placa captan esta presióndiferencial.

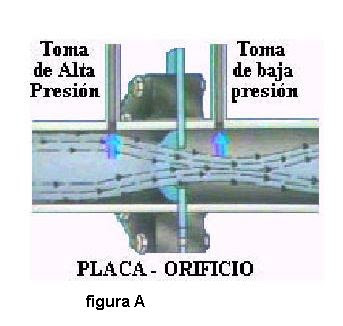

La disposición de las tomas se pueden observar con mas claridad en la figura A
El orificio de la placa, como se muestra en la figura B, puede ser: concéntrico,
excéntrico y segmentada.
La placa concéntrica sirve para líquidos.
Excéntrica para los gases donde los cambios de presión implican condensación.
Cuando los fluidos contienen un alto porcentaje de gases disueltos.
Segmentada, partículas en suspensión implican turbulencias que limpiarán
(paraque no se aglomeren partículas) el lado de alta presión evitando errores
en lamedición.
Con el fin de evitar arrastres de sólidos o gases que pueda llevar el fluido,
la placa incorpora como se menciona anteriormente un orificio de purga.

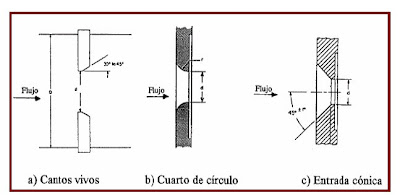

Entre los diversos perfiles de orificio que se utilizan, según se muestra
en la figura C , se pueden destacar los siguientes:
de cantos vivos, de cuarto de círculo y de entrada cónica.
Medidores de caudal sólido:
Los medidores de caudal de sólidos permiten pesar cualquier material seco a
granel o granulado, de diámetro de hasta 25 mm, en un rango de 200 Kg./h a
2000t/h. La medición puede efectuarse en productos con densidades caudales
muy diferentes : trigo soplado, mineral de hierro, los polvos fluidificados como la
ceniza volante, y los productos pegajosos con posibilidad de depósito, como las
virutas de torno. Los medidores de caudal sólido pueden utilizarse en aplicaciones
con productos tan diversos como: cemento, arena, carbón coque, carbón, cal,
trigo, arroz, harina, azúcar, productos alimenticios para animales, astillas de
madera y virutas de plástico.

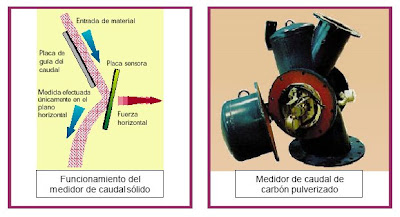

El principio de funcionamiento es muy sencillo debido a que, el material
sólidoentra en el medidor de caudal por la placa de guía del caudal y
pega en la placasensora, generando una fuerza mecánica y continua
sin interrumpir el proceso o la producción. La fuerza horizontal
es convertida en una señal eléctrica, controlada por la unidad electrónica
utilizada con el medidor de caudal, para la visualización
del caudal instantáneo y de la cantidad de material totalizada.
La medición solo se basa en la fuerza horizontal de la fuerza de impacto.
